Mask
Mask
Deze optie zorgt ervoor dat een gebied (gemeente, provincie, plaats etc.) verduidelijkt verschijnt. Dit kan op verschillende manieren; het afschermen van naastgelegen gebieden, het gebied zelf een kleur geven of door de grens te markeren. Zie Figuur 3 t/m 5 voor voorbeelden.
Instellen Mask
Zorg allereerst dat de gewenste shapefile is geüpload in Datasets. Zie hiervoor eventueel de handleiding Uploaden dataset.
- Ga via Projects naar de Map waar de Mask op moet worden toegepast.
- Selecteer 'Overview'.
- Selecteer 'Actions'
- Selecteer 'Configure Mask'.

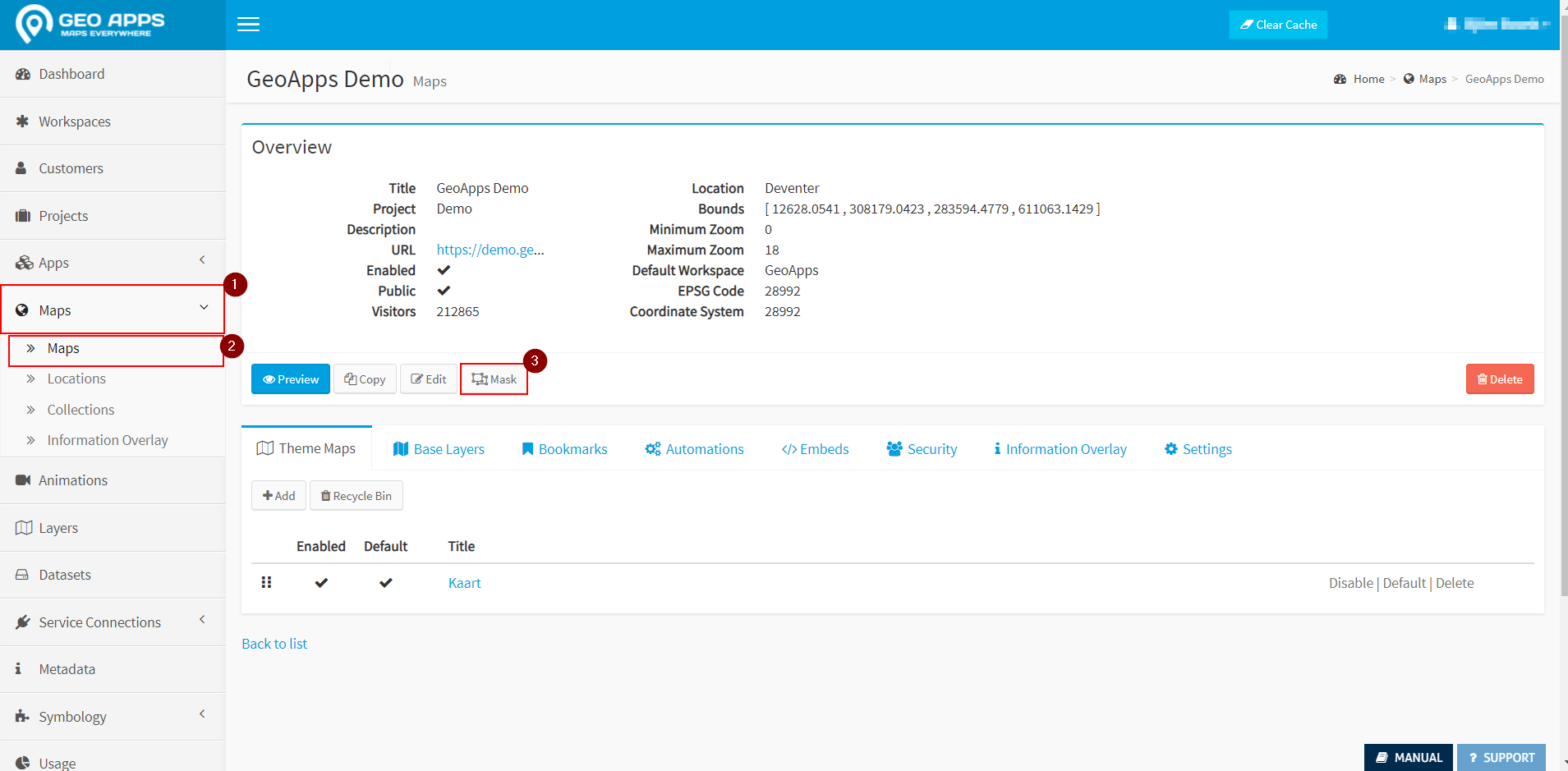

Figuur 1 - Mask-knop in het Map overzicht.
- Selecteer Enabled
- Selecteer Pick Dataset aan en kies de Dataset (de Shapefile die voorafgaand is geüpload).
Nu is er een keuze uit:
-Inverted: zorgt ervoor dat alleen het geselecteerde gebied goed zichtbaar is en de overige naastgelegen gebieden een kleur krijgen.
-Normal: zorgt ervoor dat het geselecteerde gebied een kleur/opvulling krijgt.
-Outline: zorgt ervoor dat er een lijn op de grens komt te staan. - Selecteer de gewenste kleur voor de Mask en stel eventueel de gewenste transparantie in.
- Klik op Save.

Figuur 2 - Configureren van een Mask
Mask in de Viewer
Resultaat Inverted Mask: hierbij wordt alles buiten het gebied (gemeente Deventer) doorzichtig grijs wordt gemarkeerd.

Figuur 3 - Inverted Mask, waarbij het niet-geselecteerde gebied is gemarkeerd.
Resultaat Normal Mask: hier is het geselecteerde gebied (gemeente Deventer) grijs gemarkeerd en de rest daarbuiten normaal zichtbaar gebleven.

Figuur 4 - Normal Mask, waarbij het geselecteerde gebied wordt gemarkeerd.
Resultaat Outline Mask: hier is het geselecteerde gebied (Gemeente Deventer) met een groene outline gemarkeerd in de viewer.

Figuur 5 - Outline Mask, waarbij het geselecteerde gebied wordt omlijnd.
